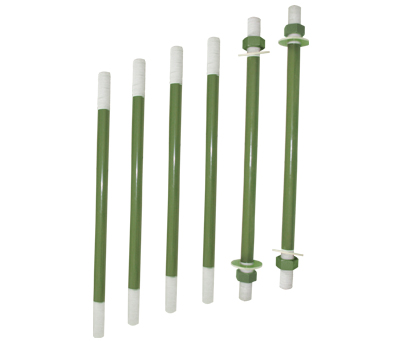

產(chǎn)品采用玻璃纖維絲在浸漬環(huán)氧樹(shù)脂基體經(jīng)高溫拉擠而成。公司采用的全數(shù)控真空脫模拉擠技術(shù)的生產(chǎn)線，該生產(chǎn)線達(dá)到當(dāng)今國(guó)內(nèi)領(lǐng)先水平，裝有在線速度跟蹤儀，溫度控制系統(tǒng)，提高了絕緣棒均勻性及耐熱性能，比普玻璃鋼和不飽和樹(shù)脂棒生產(chǎn)設(shè)備具有更好的穩(wěn)定性、控制性。產(chǎn)品適用于電解鋁廠電解槽短路口作絕緣螺栓。是MPI絕緣螺栓的理想替代產(chǎn)品。
環(huán)氧玻璃纖維引拔棒是由無(wú)堿無(wú)捻玻璃纖維紗浸以環(huán)氧復(fù)合膠,經(jīng)真空 連續(xù)纏繞，固化而成的絕緣制品，具有良好的電氣性能和機(jī)械強(qiáng)度，同時(shí)具備耐高溫和耐應(yīng)力腐蝕的性能。可根據(jù)不同要求進(jìn)行加工：開(kāi)槽、車削、
挑絲等。
復(fù)合絕緣材料性能指標(biāo)
|
序號(hào) |
指標(biāo)名稱 |
單位 |
指標(biāo) |
|
1 |
密度（20±2℃） |
g/cm3 |
≥2.0 |
|
2 |
吸水率 |
% |
≥0.05 |
|
3 |
拉伸強(qiáng)度 |
MPa |
≥1690 |
|
4 |
彎曲強(qiáng)度 |
MPa |
≥965 |
|
5 |
吸紅試驗(yàn) |
Min |
≥50 |
|
6 |
水?dāng)U散試驗(yàn)（1%NaC1煮沸100h，12KV，1min） |
uA |
≤50 |
|
7 |
層間剪切強(qiáng)度 |
Mpa |
≥50 |
|
8 |
工頻擊穿電電壓 |
KV/cm |
≥50 |
|
9 |
全波沖擊電壓 |
KV/cm |
≥95 |
|
10 |
熱態(tài)彎曲強(qiáng)度 |
Mpa/150℃ |
≥300 |
|
11 |
應(yīng)力腐蝕（1mol/1HNO3,316Mpa應(yīng)力） |
h |
＞200 |
適用范圍及規(guī)格
復(fù)合絕緣子、高壓隔離開(kāi)關(guān)、高壓開(kāi)關(guān)柜、跌落式開(kāi)關(guān)等……
|
￠12 |
￠16 |
￠16.5 |
￠16.8 |
￠17.48 |
|
￠18 |
￠20 |
￠22 |
￠24 |
￠25 |
￠26 |
|
￠28 |
￠30 |
￠32 |
￠34 |
￠35 |
￠38 |
|
￠40 |
￠45 |
￠46 |
￠50 |
￠53 |
￠60 |
|
￠63 |
￠70 |
￠76 |
￠80 |
￠90 |
￠110 |
產(chǎn)品性能
● 產(chǎn)品由于采取連續(xù)拉擠，產(chǎn)品中每根玻璃絲都確保是整根長(zhǎng)絲。這樣使得產(chǎn)品的抗機(jī)械壓力和機(jī)械拉力都非常優(yōu)異，產(chǎn)品的抗拉強(qiáng)度達(dá)到1360MPa，遠(yuǎn)遠(yuǎn)超過(guò)45號(hào)精鑄鋼抗拉強(qiáng)度570Mpa指標(biāo)。電氣性能優(yōu)異，耐壓等級(jí)為10kV——1000kV電壓范圍。耐腐蝕性強(qiáng)，抗彎強(qiáng)度高，不容易彎曲，便于使用等特點(diǎn)。
● 產(chǎn)品允許長(zhǎng)期工作溫度為170-200℃；，產(chǎn)品最高短路工作溫度為230℃（時(shí)間小于5秒）。
● 產(chǎn)品由于采用德國(guó)進(jìn)口脫模劑，從而保證產(chǎn)品的表面非常光滑無(wú)色差、無(wú)毛刺、無(wú)劃痕。
● 產(chǎn)品的耐熱等級(jí)和絕緣等級(jí)都達(dá)到H級(jí)，是不飽和模壓MPI產(chǎn)品的理想替代產(chǎn)品。
● 真空脫模技術(shù)絕緣棒是我公司專利產(chǎn)品。
● 為了提升產(chǎn)品對(duì)耐酸和耐高溫環(huán)境的要求，公司開(kāi)發(fā)普通絕緣棒、耐酸絕緣棒、耐高溫絕緣棒、耐高溫耐酸絕緣棒等四種等級(jí)的產(chǎn)品。
